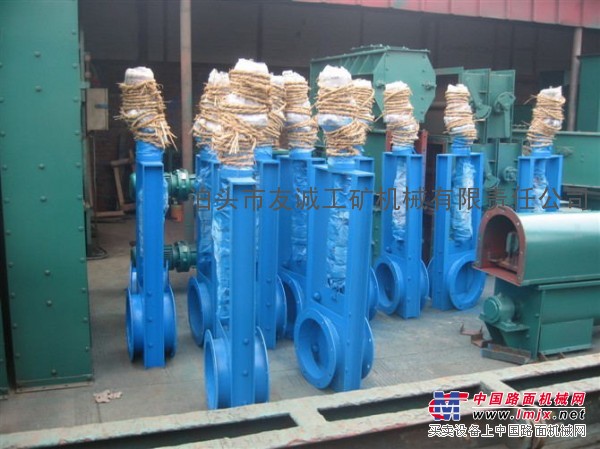

友诚机械直径280mm电动插板阀（圆形）

友诚机械直径280mm电动插板阀（圆形）

产品品牌 :

规格型号 : 直径280

所在地区 : 河北沧州

产品分类 : 选矿机械

留言询价

详细信息

电动插板阀广泛地用于冶金、矿山、建材等行业的粉尘物料的流量控制的管道上，是控制粉尘物料流量的理想设备。电动单向平板闸阀结构特点：电动单向平板闸阀采用钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳。电动插板阀、电动双向平板闸阀该闸门主要由框架、闸板及手电动驱动机构组成，电机经过减速剂通过链轮转动带动闸板作水平方向的往复运动，达到阀门的启闭目的。闸阀结构简单，重量轻，操作灵活，装拆方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长；丝杆及螺母采用了软防罩结构，不受外界粉尘影响。

　电动插板阀也叫电动螺旋闸阀、电动插板门通常于卸料器配套使用，电动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。插板阀密封结构可以分软密封、硬密封结构。电动插板阀工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。插板阀在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

电动插板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。电动插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。该闸门配备电动、气动、电液动推杆作为驱动装置，是控制流量大小，切断迅速的理想设备。电动插板阀结构紧凑、耐磨，泄漏量小，具有操作简便、动作灵活、省力等特点，可以在高温、高粉尘、强磁的环境下正常工作。

电动插板阀使用中注意事项及其特点:插板阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,插板阀只能作全开和全关,不能作调节和节流.闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为50,楔式插板阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板插板阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分插板阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

电动插板阀是粉料,晶粒料,小颗粒料的流量输送控制的主要设备.电动插板阀广泛适用于冶金,矿山,建材,粮食,化工等行业.该闸门配备电动,气动,电液动推杆作为驱动装置,是控制流量大小,切断迅速的理想设备.插板阀结构紧凑,耐磨,泄漏量小,具有操作简便,动作灵活,省力等特点,可以在高温,高粉尘,强磁的环境下正常工作. 电动插板阀公称压力:0.05Mpa适用温度:≤600℃适用介质:晶粒,颗粒,粉状物料等.口径:DN200～800,200×200～800×800泊头市友成机械公司集多年使用插板阀的经验创新的设计。

电动插板阀连接尺寸 :

类别	A×A	B×B	C×C	L	H	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1400	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
说明			距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）

泊头市友诚工矿机械有限责任公司，是一家集螺旋输送机、无轴螺旋输送机、粉尘加湿搅拌机、埋刮板输送机、FU链式输送机、斗式提升机、通风蝶阀、星型卸料器等设备的研究、设计、制造和销售为一体的企业。公司拥有专业的研发人才和技术专员，有丰厚的物质资源和人力资源。公司结合客户现场使用要求采用计算机辅助制图，并根据客户的需求为之选型，提供有效的设计方案，以满足客户的使用要求。更详细可查看我们公司官方网址:http://www.btsycgk.com 也可拨打:18713788119，qq：3154614905和于晓丹联系！！！
